电弧融射喷涂机/喷锌机

电弧融射喷涂机/喷锌机

电弧就是在两电极之间的气体介质中强烈的放电征象，放电时弧区爆发强烈的光和热。


图：单气流中心雾化运送模式电弧融射喷涂原理

电弧融射喷涂就是使用两根一连运送的金属丝作为自耗电极，这两根金属丝之间爆发的电弧作为热源将自身融化、使用后推的压缩空气将融化的金属雾化并将雾化的金属液滴加速运送到工件外貌沉积累集形成涂层的一项手艺。

为坚持两金属丝端部电弧的稳固燃烧，一方面需外加气流使熔化的金属从端部脱离，另一方面需要在电弧电压、电弧电流、送丝速率之间建设响应的平衡。

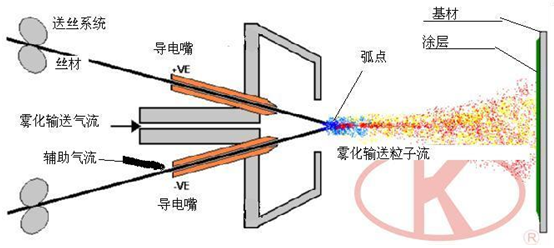

图：双气流再雾化运送模式电弧融射喷涂原理

该模式可以较好地控制射流粒子的粒径，同时由于可以接纳两种差别的气源，特殊是惰性气体的加入使用，为特殊涂层的控制创立了条件。

在老一辈的行业专家的支持和资助下，上海9393体育充分使用现代控制手艺、自由先进的制造装备和手艺，一直完善和研发适合市场终端产品要求的电弧融射喷涂装备，逐步成为该行业装备的佼佼者。

从早期的电弧融射装备主机LSQD8D系列生长到LSARC系列及LSARCE系列，融射喷枪从第八代LSQD8系列生长到LSQD8S系列、LSQD9系列、LSQD10系列及LSARC2E再雾化系列，知足了差别涂层融射喷涂的使用要求� ？刂葡低晨梢云局げ畋鸬墓た龀『仙柚�，以知足操作使用的要求。







电弧融射主机



★ LSQD8D系列电弧融射机

接纳硅整流模式的电源主机，具有较好的动特征和外特征，为融射丝材提供直流电并形成电弧，电弧能转换为热能释放，知足丝材的融化。
以额定输出电流来划分机组，常用的有LSQD8D250、LSQD8D300、LSQD8D400机组，特殊用途可以设置到LSQD8D500、LSQD8D600及LSQD8D1000。
主要用于钢结构的大面积防侵蚀及防磨损、加工失误或磨损的机件外貌修复和制备特殊的涂层等等。
凭证差别的生产需要，配套差别类型的喷枪（拉式系列喷枪或推式喷枪+送丝机系统）和外加差别的控制系统，可以知足差别（推式或拉式手工操作、在线自动化作业）的使用要求。

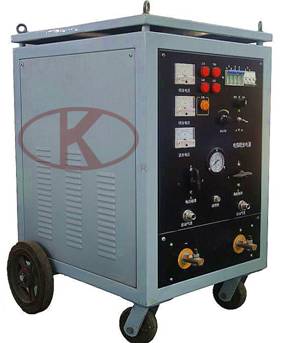

右图：LSQD8D系列电弧融射机





表：LSQD8D400 / 300 / 250型电弧喷涂电源参数与特点



序 号

项 目 内 容

参 数

1

输入电源

3相AC380V、50Hz

2

额定输入功率

18.8KVA、13.2KVA、7.5KVA

3

额定电流

400A、300A、250A

4

输出空载电压

21～45V、18～42V、14～36V

5

负载率

60%

6

电压调理级数

粗、细调理各3档、共9档

7

外等尺寸

600×460×850

8

重量

≈190kg、170kg、145kg

9

绝缘品级

E





★★ LSARC系列电弧融射机
设计专利产品 ,专利号：ZL2016  3 0032175.0

作为LSQD8D系列的更新升级型，具有下列特点：

1、奇异的检气程序：面板设置了绿色按钮检气开关，主机通电后按下开关可以检查喷枪是否有气喷出，同时可以审查在通气状态下的气体压力，若是气压表显示气压过低（如0.50MPa），建议不要举行喷涂作业，阻止丝材短路或雾化不良 ；

2、清静的电椿接口：接纳国际通行的关闭式电桩座毗连输出电缆，阻止了外部的短路可能对主机系统造成重大危险 ；

3、最新研发的整流稳流系统使雾化颗粒匀称，涂层质量匀称雅观，说明我司装备抵达国际先进水平！

4、系统很好地控制了电弧区的温度转变，使爆发的废宇量和金属的气化征象同步镌汰，大大降低了废气和金属的气化对情形和操作职员可能的影响和危险。

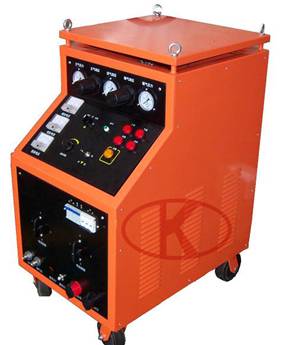

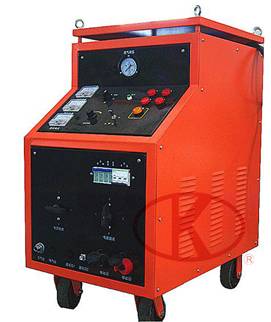

上图：LSARC系列电弧融射机

以额定输出电流来划分机组，常用的有LSARC250、LSARC300、LSARC400机组，特殊用途可以设置到LSARC500、LSARC600及LSARC1000。



表：LSARC400 / 300 / 250型电弧喷涂电源参数与特点
序 号

项 目 内 容

参 数

1

输入电源

3相AC380V、50Hz

2

额定输入功率

18.8KVA、13.2KVA、7.5KVA

3

额定电流

400A、300A、250A

4

输出空载电压

21～45V、18～42V、14～36V

5

负载率

60%

6

电压调理级数

粗、细调理各3档、共9档

7

外等尺寸

750×500×960

8

重量

≈195kg、175kg、150kg

9

绝缘品级

E



尚有LSARC-S系列电弧融射机

该款主机专为配合使用双气流雾化的喷枪使用，关于需要获得特殊功效涂层的用户是最佳的选择。

特殊的功效涂层可以靠近喷焊效果此后续加工处置惩罚相对容易。在再制造领域，使用该型装备可以大大简化工艺而同样获得优良的再制造产品。
特殊设计的双气流系统输入和输出，为配合使用双气流雾化的喷枪提供支持。接纳最新的硅整流系统的电源主机，具有极佳的动特征和外特征。
常用的有LSARC250S、LSARC300S、LSARC400S机组，特殊用途可以设置到LSARC500S、LSARC600S及LSARC1000S。

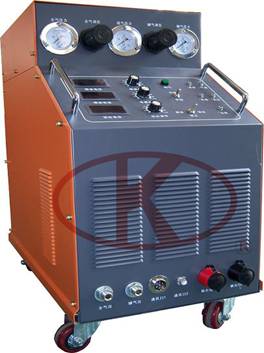

上图：LSARC-S系列电弧融射机







★★★LSARCE系列电弧融射机
设计专利产品 ,专利号：ZL2016  3 0032173.1



现在海内先进的电弧融射主机，具有双气路控制输出功效，配套使用差别的喷枪和工控系统，以控制涂层的厚度和外貌粗糙度。
现在，该款装备以在微通道铝扁管在线喷涂1微米厚度涂层的应用及特殊要求控制涂层外貌粗糙度手艺方面彰显优异，装备性能抵达国际一流水平。
主机额定输出电流自250A—1000A，凭证用户使用要求量身定制。



右图：LSARCE系列电弧融射机











融射喷枪

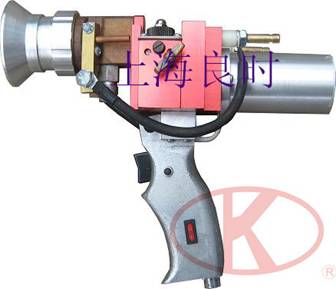

★ LSQD8系列融射喷枪

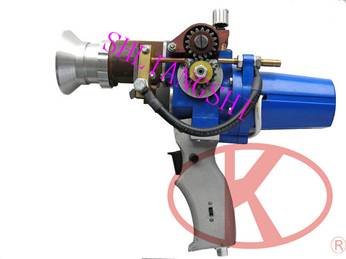

左图：LSQD8LA电弧融射喷枪

一样平常条件下使用的融射喷枪，可以手工或机夹使用，接纳直流电机作为送丝动力电机。
该喷枪提供常速和高速两种模式。

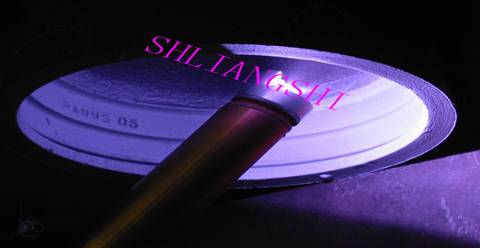

右图：专为内孔喷涂和特殊部位喷涂使用的融射喷枪LSQD8LA-N

一种专为内孔或沟角处需要喷涂而设计的融射喷枪，一样平常接纳手事情业模式使用，接纳直流电机作为送丝动力电机。
LSQD8系列融射喷枪的性能和相关手艺数据：





序号

项目

数据和说明

型号

常用丝材

空气帽

最高送丝速率

1

LSQD8LA拉式融射喷枪

建议
φ1.6-2.0
州材质

φ7-8

约7M/min

LSQD8LA-S双气流融射喷枪

2

LSQD8LA-G高速拉式融射喷枪

约9M/min

LSQD8LA-GS双气流高速融射喷枪

3

LSQD8LA-N拉式融射内孔喷枪

约7M/min

综合性能

4

动力源

0-24V DC

5

调速模式

无级

6

重量

约2.95Kg

7

外观尺寸

约340×300×100

8

送丝力

≥8.0Kg



由于LSQD8LA-S和LSQD8LA-GS提供双气流再雾化模式的设置，配合LSARC-S系列或LSARCE系列电弧融射机，可以使用两种差别的雾化运送气源，为特殊涂层� ；さ男枰峁┨跫�。





★★ LSQD9系列融射喷枪

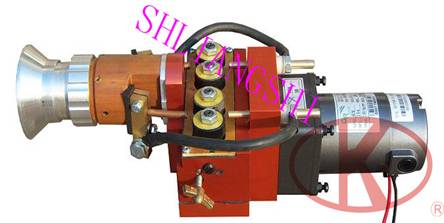

左图：LSQD9系列电弧融射喷枪

一种专为较小规格质料手工或在线作业喷涂使用的融射喷枪，传动系统接纳铝合金制作箱体，区别于LSQD8系列的塑料齿轮箱，使用寿命长，易损件较少。普遍使用于焊管在线补锌作业和钢厂在线喷码、铁艺等行业，一样平常接纳直流电机作为送丝动力电机，亦可凭证用户要求提供伺服和PLC程序控制模式使用。
由于适用于细小规格质料，雾化区域控制较小，可以获得较窄的喷幅，同时，先进的气流控制手艺使获得的雾化颗粒小而匀称，涂层细腻雅观。





LSQD9系列融射喷枪的性能和相关手艺数据：

序号

项目

数据和说明

型号

常用丝材

空气帽

最高送丝速度

1

LSQD9LA拉式融射喷枪

φ1.0-1.6

φ5-7

约3M/min

2

LSQD9LA-G高速拉式融射喷枪

约6M/min

综合性能

3

动力源

0-24V DC

4

调速模式

无级

5

重量

约3.40Kg

6

外观尺寸

约300×300×140

7

送丝力

≥8.0Kg

低速送丝并且丝材规格较小，关于主机的外特征和动特征的要求都会提高，该喷枪一样平常配套于LSARC250来使用，普遍适用φ1.0-1.6的铝材喷涂或φ1.2-1.6的锌材喷涂，可以获得高质量的涂层。





★★★ LSQD10系列融射喷枪

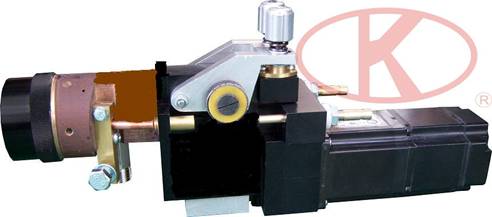

图：LSQD10系列细腻电弧融射喷枪



LSQD10系列融射喷枪的性能和相关手艺数据：

序号

项目

数据和说明

型号

常用丝材

空气帽

最高送丝速率

1

LSQD10LA拉式融射喷枪

φ1.2-2.0
州材质

φ5-8

约7M/min建议

LSQD10LA-S双气流融射喷枪

2

LSQD10SF细腻拉式融射喷枪

约10M/min建议

LSQD10SF-S双气流细腻融射喷枪

综合性能

3

动力源

LSQD10LA：DC 0-24V 60W

LSQD10SF：伺服驱动

4

调速模式

无级

5

重量

约5.0Kg

6

外观尺寸

约380×200×140

7

送丝力

≥10.0Kg

专为在线作业喷涂设计的融射喷枪，传动系统接纳铝合金制作箱体，区别于基本无塑料件，使用寿命长，易损件少少。

一样平常配套于LSARC300、LSARC400来使用，普遍适用φ1.2-2.0规格的种种线材喷涂，可以获得高质量的涂层。
普遍应用于各个行业，接纳直流电机或伺服电机配合PLC控制系统实现在线自行动业。
由于LSQD10LA-S和LSQD10SF-S提供双气流再雾化模式的设置，可以使用两种差别的雾化运送气源，配合LSARC-S系列及LSARCE系列电弧融射机使用，为特殊涂层� ；さ男枰峁┨跫�。
普遍使用于中档微通道铝管在线喷锌作业、电容器外貌喷锌及陶瓷电容外貌喷铝等行业，接纳直流电机或伺服电机配合PLC控制系统实现在线自行动业。





★★★★LSARC2E系列融射喷枪







图：LSARC2E系列电弧融射喷枪



一种具有中心气流雾化和周向再雾化功效的喷枪，普遍应用与特殊涂层领域� ；九涮子贚SARC的S系列或E系列主机，以控制涂层的粒子尺寸和质料的氧化率为目的。
现在，该型喷枪普遍应用于高等微通道铝扁管在线喷锌作业，以制备1微米厚度的涂层，全配套的系统处于国际一流水平。



2.3推式及推拉组合电弧融射喷涂装备设置
古板的电弧融射装备按送丝要领分有两种：前拉式和后推式，衍生的喷涂要领我们称为拉式电弧喷涂和推式电弧喷涂。



较量

前拉式送丝

后推式送丝
特点 送丝动力在枪体上 送丝动力与枪体疏散
优点

1. 结构紧凑 ；

2. 送丝稳固，雾化效果好 ；

3. 喷枪和电源距离可以很远，作业无邪

枪体基本上只担负雾化功效，结构相对简朴，重量相对轻
弱点

1. 枪体配接气管和电缆后整体重量相对重些，操作辛勤 ；

2. 传动动力相对较小

1. 由于送丝动力在后，送丝机与枪的距离短，一样平常不凌驾2米，作业不无邪，适合大平板工件作业 ；

2. 不适合使用较细软的线材
组合 推拉两用



我司的装备通过组合装置，可以划分实现电源与控制系统合为一体，适合于推、拉及推拉三种系列的电弧喷涂之要求：

后推式作业模式装备主要设置：
1.电弧融射电源 ；
LSARC系列电弧融射机中的LSARC400、LSARC500、 LSARC600及LSARC1000等都可以作为差别要求的场合作业配套。

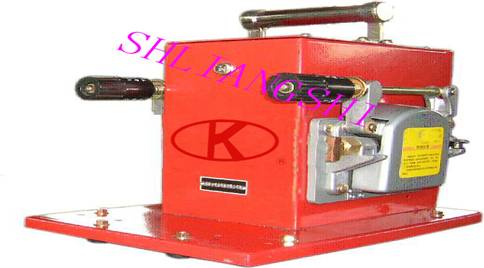

2.LSB10-KT型送丝机







参数表：



内容

基本参数

重量

约18kg

形状尺寸

580×360×280（mm）

推力、速率

推力＞8Kg、速率0.7-7M/min

控制

DC24V无级可调

电机输出功率

65W

推式作业对丝材的要求：

锌丝：一样平常使用≥φ3-5规格的质料，常用的规格为φ3或φ3.17 ；
铝丝：一样平常使用≥φ2-3规格的质料，常用的规格为φ2.3或φ3 ；
其它：不锈钢、高碳钢等，一样平常使用φ2规格的质料 ；

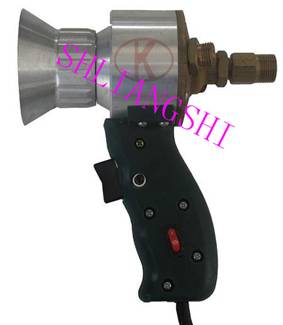

3.LSXTQ1型推式融射喷枪



推式融射喷枪手艺参数：

内容 基本参数
形状尺寸 120×200×90（mm）
重量 约1.30kg
丝材直径 Φ2.0≤一样平常使用通例≤Φ3.0mm
