喷丸强化装备磨料接纳系统

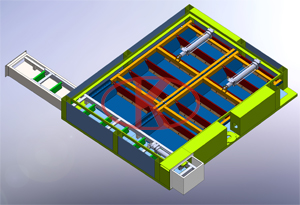

刮板运送机
接纳气缸或电机推动的刮板式接纳器往复移动。通过PLC程序设计控制刮板推动往复速率和频率。将掉落在刮板上的丸料推到一个集中的区域,再接纳刮板将丸料送到喷丸室体外的斗式提升机内通过丸尘疏散器和弹丸筛选后进入喷丸机内完成循环。
本装备的优点可省却很深的地沟,属于无地坑设计,适合所有磨料,稳固可靠,节约用度,维护简朴。

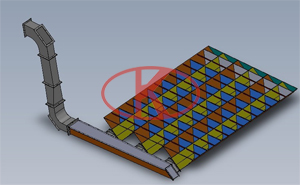

蜂窝地板接纳系统
在蜂窝地板接纳系统包括一系列进料斗和笼罩其上的栅格地板。漏斗之间的空间形成接纳管,用过的丸料和碎片被接纳管的气流送入一个可调理的旋风疏散器举行丸尘疏散。
蜂窝地板接纳系统适用于小型喷丸室(10~20m2)和接纳量小(约2T/h)的场合,特殊适用非金属丸料。

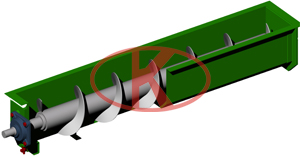

螺旋运送机
螺旋运送机由摆线针轮减速机、螺旋轴、运送罩、带座轴承等组成,是一种通用的丸料水平运送装备,是喷抛丸机弹丸循环系统的主要组成部分。
螺旋运送机为我公司系列化部件,通用性、交流性高,性能稳固可靠。整个螺旋轴焊后加工以包管同轴度。螺旋叶片接纳16Mn质料,其内外圆均经特殊工艺举行加工后拉伸而成,节距、外圆尺寸均十分准确,提高了使用寿命。

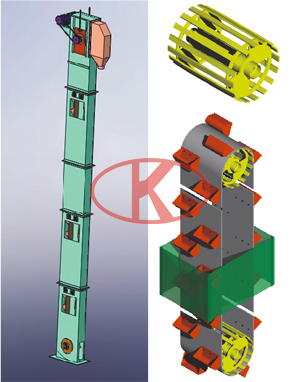

斗式笔直提升机
斗式笔直提升机由摆线针轮减速机、滚筒、运送胶带、料斗、关闭料筒和涨紧装置等组成。此特点如下:
罩壳接纳折弯成型焊接结构。其侧面设有磨练门,下罩壳的正面及侧面均装置有运动门。
离心重力方法落料。
接纳聚脂线芯专用传动带,高强度、抗拉伸。
皮带轮接纳鼠笼式结构,提升胶带与带轮间的摩擦力,有自动对提升带举行导向对中功效而以防跑偏,延伸了使用寿命;同时阻止了散落弹丸嵌入皮带轮与皮带之间,影响传动。
提升机下部轴上装有脉冲轮,检测提升机的事情状态。能实时将信号反响至PLC处置惩罚,并通过报警器报警,包管装备的清静运转。
提升量留有10%余量。
喷丸强化装备磨料分选系统

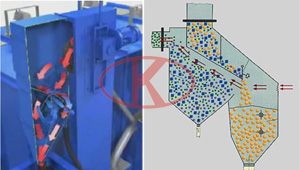

丸尘疏散器

LSBE500分选器是我厂吸收外洋手艺制造,接纳具有散级分选功效(纯净丸、混淆物与丸混淆物)的BE型幕帘式结构。
当丸渣混淆物由斗式提升机提至分选器时,丸渣混淆物经幕帘风选器被匀称地送入分选区,形成匀称的丸渣流幕,丸渣混淆物在下降历程中,受到4-5m/s的水平气流对颗粒的推力,从而形成偏斜的曲线运动轨迹,因颗粒的比重和粒径的差别,其偏斜水平不尽相同。粉尘被吸入除尘器举行净化处置惩罚,碎丸、沙子、氧化皮等进入废物储斗,及格弹丸和部分小块杂物经再次筛分进入贮丸斗以供循环使用。

磁力分选系統

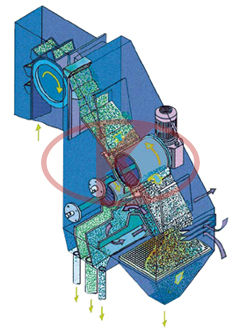

磁力分选系统是用于疏散抛丸处置惩罚后的大宗砂子的很好的选择。 上海9393体育磁选系统是一种效率*的丸砂疏散系统,被普遍应用与*铸造行业,同时还被用于装备更新以提高抛丸机的产率。 磁力分选系统的磁力是可调的,永世磁铁可穿过磁辊的外衣将金属丸料吸住。然后磁辊的外衣带着金属丸科在磁场区继续旋转到无磁区。在这里金属丸料被送进另一个疏散器并贮存起来。被疏散出来的砂子与残留的丸料又被运送到二级磁选,举行再一次分选,分选后的砂子剩余量将低于0.2%。
弹丸尺寸分�。ㄕ穸福�

振动筛网疏散器标准设置有两层筛网,上层筛网能将较粗的杂质疏散出来送入废物桶,下层筛网能将小于尺寸要求的缺乏格丸料疏散出来送入废物桶。第二层筛网上面是切合尺寸要求的丸料,被送入储料斗继续循环使用,储料斗通过气动控制的放料阀与自动喷丸机相毗连。
此特点如下:
筛分、过滤效率高、精度优。
筛网不梗塞,筛分可至400目,换网快捷。
密封好,噪音低、无粉尘污染。
体积小、重量轻,移动利便,出料偏向可恣意选择,便于自动化作业。
保养简朴,可单层/多层使用,可达四层,与物料接触部分接纳不锈钢。

弹丸形状疏散(螺旋筛选器)
强化介质大大都是圆形的。如使用过的丸料磨碎了,那碎裂的丸料必需扫除掉,以避免再次使用而损伤工件外貌。喷丸强化的丸料介质必需具有匀称的尺寸。由于介质攻击到零件外貌所爆发能量的巨细,与其重量和喷射速率直接相关。大尺寸的丸料由于其重量大,以是攻击能量也较大。若是尺寸差别的丸料混淆在一起使用,较大尺寸丸料爆发较深的剩余压应力层;较小尺寸丸料形成较浅压应力层,这样不匀称、狼籍不齐的剩余压应力层直接导致强化效果的纷歧致,进而严重影响提高疲劳强度的效果。
为了准确地疏散出尺寸和形状缺乏格的丸料、故使用一种特殊的螺旋式筛分系统,它包括内圈和外圈转动,原理是凭证圆形丸料和破损丸料的转动速率差别来将它们区脱离。丸料会经由一个通道管路抵达如螺旋疏散器上端的圆锥形上方,随后掉落在圆锥上,在螺旋疏散器内圈向下转动。圆形丸料会获得足够速率,能逃离到外圈,这些分流到外圈的圆形丸料是可重复使用的及格介质;而破碎的尺寸缺乏格丸料转动就很是不顺遂,会滞留在内圈,直到疏散竣事后,将其扫除掉。

斜插式滤筒式除尘器
KLT系列沉流式型除尘器主要用于悬浮的粉尘和微粒的网络,是用于空气污染控制,作为生产历程中的一个部分,它都能确保*一连在线的粉尘网络。该机具有运行稳固,处置惩罚风量大,体积小,维修利便等优点。
含尘空气经顶部入口进入KLT型除尘器,然后向下通过滤芯,粉尘即被网络在滤芯外外貌上,过滤后的清洁空气经滤芯中心进入清洁空气室,通过风机倾轧。
滤芯可自动地和中止地举行清灰,其方法是在任一给定的时间内*一组,滤芯举行离线清灰。在滤芯清灰历程中,脉冲喷吹控制仪接通一只电磁脉冲阀的电源,使响应的隔膜阀喷出脉冲高压空气,高压空气即从内到外穿过滤芯,将附着在滤芯外外貌上的粉尘除去,尘粒落入尘斗,然后进入集灰桶。
滤芯接纳美国Donaldson公司生产的高性能纤维素合成滤料,对0.5um 的粉尘粒子网络效果抵达 99.99%以上,确保排放的空气中粉尘含量小于 5mg/m3。
