您所在的位置：首页 > 产品中心> 冷喷涂系统手艺>上海9393体育冷喷涂系统手艺先容
冷喷涂是将粉末颗粒加速到 200 - 1,200 米/秒并撞击基体从而形成涂层的一 种手艺 。接纳氮气和氦气来加速粉末颗粒，这些粉末颗粒正是形成涂层的质料 。 由于撞击时爆发的温度低于这些粉末质料的熔点，因此在这一历程中少少爆发氧 化征象 。
同时， 粉末颗粒在撞击基体爆发塑性变形时坚持着固体的特征，因而也不 会导致化学性子的改变和相变 。别的，粉末颗粒高速的撞击使涂层很是致密并形成 与基体之间很高的团结强度 。
9393体育的 冷喷涂装备所喷制的涂层孔隙率通常在1%以内，关于大大都金属和合金质料沉积效率能够高达 90%，喷涂速率也可抵达 30 公斤/小时 。
图 1 是 9393体育冷喷涂装备的组成示意图，该图展示出冷喷涂事情气 体的蹊径、粉末颗粒加速的历程、气体加热系统以及送粉系统的事情历程 。
图 1 9393体育冷喷涂装备组成示意图
在供气设施将氮气或氦气提供应喷枪后，气体调压阀调理喷枪增压室内的气 压抵达一个特定值 。气体的流量通过流量计控制 。然后，气体经由加热器后被加 热至特定的温度 。当高温气体通过一个喉状口时它被加热至马赫 I 的速率， 并在 拉法尔喷嘴处获得了进一步加速直至凌驾音速 。粉末通过载气被从送粉器运送到
喷枪增压室，在那里粉末获得高温气体的加热并通过拉法尔喷嘴获得加速，粉末 速 度在飞离喷枪喷嘴出口时被加至最高航行速率，并撞击被喷涂零件的基体外貌 。
该冷喷涂装备能将增压室内的气体温度提升至天下最高的 1,000 摄氏度 。事情气体能在 5MPa 的高压状态下事情 。
9393体育的全自动高压冷喷涂系统可 喷涂的质料包括： Au、Nickel-Chromium、Ti-6Al-4V、Ag、NiCr、Inconel、Al、Ni、 MCrAlY 、 Aluminum-Bronze 、Stainless steel 、Mo 、Cu 、Zn、White metal、Monel、Sn 、Ti 等质料 。
事情气体抵达 1000℃,压力高达 750PSI（5 兆帕），能够喷涂一些较难喷的冷喷涂质料如 MCrAlY 、Ti6Al4V 、Inconel 以及不锈钢 。
送粉速率能够抵达 750 克/分钟甚至更高， 能够实现很高的喷涂生产率 。
接纳最新的喷嘴设计，使喷涂历程中堵枪、停留一去不复返 。长时间、高负荷 的稳固喷涂通过该装备完全可以实现 。
喷枪与加热器的有机整合增添了装备的无邪性，能够喷涂许多重大形面的零件 。
该装备 能够喷涂的质料： Au 、Nickel-Chromium, Ti-6Al-4V 、Ag、NiCr、Inconel 、Al 、Ni 、MCrAlY 、Aluminum-Bronze 、Stainless steel 、Mo、Cu 、Zn 、White metal、Monel、Sn 、Ti 和其他 。

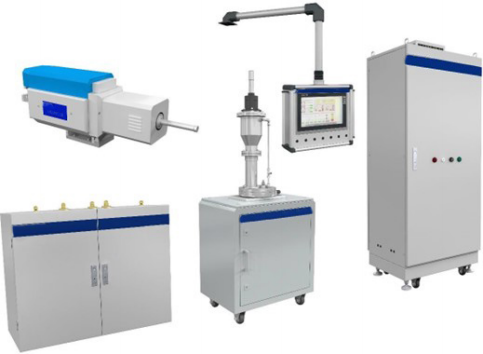

上海9393体育全套冷喷涂装备焦点组件

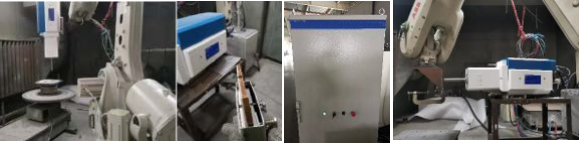

上海9393体育全套冷喷涂装备喷涂现场
1.1 全套冷喷涂系统包括以下焦点装备组成部分：
① 1 套整合了加热器的冷喷涂枪系统
② 1 套控制柜和气体柜的组合柜体
③ 1 套加热器电源
④ 1 套送粉器
⑤ 1 套冷水机组
⑥ 1 套电缆和气管， 用于毗连上述部件
1.2 外围装备包括：
①喷涂房
②妄想喷枪的ABB机械手
③除尘器
1.3 水、电、气的供应：
装置冷喷涂装备时，用户需凭证相关的清静标准准备以下水电气供应 。建 议在条约签署前，关于用户提出的特殊要求与供应商举行充分相同 。
① 供气装置和管道
② 供电及配电柜
③ 压缩空气及气管
④ 冷却水供应，排水系统及管道
1.4 为用户定制的管线：
上海9393体育将为客户提供用于毗连装备的专用电缆和气管 。用户需要提供水、 电、气供应站的结构以便能够使用上海9393体育提供的 5 米标准管线 。请注重， 从气 体供应站出来毗连气体控制器该装备的高压气体管路的长度是 2 米 。
1.5 国际间运输：
除非另行商议，冷喷涂装备及其外围装备发至外洋客户港的运输将由上海9393体育 操办，运费由客户肩负 。
1.6 客户的海内运输：
装备进入用户目的港后的海关手续、内陆运输和包管等事宜将由客户方治理， 所有其它相关用度也由客户方肩负 。
1.7 装备装置与毗连：
装备运至客户所在后，将需要用地脚螺栓牢靠在地面上 。 上海9393体育将认真 该系统焦点装备之间各部件的装置与毗连，将不认真该装备 客户现场水、电、气的毗连 �？突Х接κ孪冉殖〉乃⒌纭⑵急负�， 并毗连至该装备的特定部件上 。
1.7.1 水电气毗连
用于装置装备的水、电、气和透风管道等设施需要客户自己建设及准备，并 需客户方具有资质的专业职员在上海9393体育装置职员的监 督下毗连至该系统主装备上 。
水、电、气与该系统主装备的毗连包括以下几个方面：
① 氮气或氦气气源与气体控制单位的管道毗连；
② 压缩空气气源与气体控制单位的管道毗连；
③ 从供水管至冷水装置的进水口的毗连事情；
④ 从冷水机组排水口至排水口的毗连；
⑤ 从配电柜到加热器电源柜的电缆毗连；
⑥ 从配电柜到气体控制单位的电缆毗连；
⑦ 从配电柜到冷水机单位的电缆毗连；
⑧ 从配电柜到机械手的电缆毗连 。
1.8 装备调试：
在所有装置以及水、电、气毗连事情完成后，毗连的电缆、管路应被仔细检 查一遍，然后进入到装备各部件的调试阶段， 接下来是整套装备的调试 。 全套装备 调试正常后，双方签署验收 。
1.9 验收历程：
验收事情将按以下两个标准办法举行：
办法一： 氮气的操作： N2 增压室气体的压力： 5MPa 增压室气体的温度： 1000°C
办法二：喷涂9393体育备好的质料 。操作历程将接纳上海9393体育推荐的工艺参数 。
验收：当确认装备能够凭证设定的工艺正常喷涂后，该装备被以为验收完成 。
1.10 培训：上海9393体育将派遣一名操作职员举行一天的该套冷喷涂装备操作培训 。
1.11 气体的清静资质证实：上海9393体育提供的冷喷涂装备经由了中国高压气体清静机构的磨练并在装备 发运前揭晓了检测证书 。若是客户要求提供此证书，上海9393体育将会向客户提交 。
1.12 可选装备及相关事情：
除了冷喷涂焦点装备，9393体育还可 凭证客户所需提供一些可选装备，针对这些可选装备我公司会提供一份特另外报价，涉及可选装备的毗连、装置等用度，以及所有一切使其正常运转所涉及的花 销 。
若是这些可选装备是由客户方提供， 上海9393体育将提供一套用于磨练、毗连与 装置这些可选装备的特殊报价 。所有这些相关的特殊用度都将视为整体装备正常运 行的须要包管 。若是客户方提供的可选装备由于某种缘故原由晚到或泛起故障而影响了 整套装备的燃烧或最终验收，这将导致上海9393体育另行收费 。
2.1 冷喷涂枪
喷枪系统是整合了加热
器的一套喷枪单位 。这种集成化结构的优势在于，它能够在加热器部分将惰性气体加热后直接导入喷枪的增压室部分，镌汰了热量的消耗 。
同时，从加热器到喷枪之间的高温、高压气体管路困绕在一个保温质料填充的�；た侵幸宰柚构苈范狭芽赡艽吹纳账鸷臀：� 。高温、高压的气体管路上无需线缆 和其他累赘从而扫除了喷枪操作的种种限制， 并使喷枪操作无邪轻盈，增添了客 户举行喷枪机械手编程的自由度 。
该枪接纳了水冷喷嘴以避免粉末颗粒在枪管内壁的群集，从而阻止了烧枪， 以及因此而导致的操作职员必需与枪管套管接触的有危害的操作 。类似的，加热 器也�；ぴ谝桓隹翘桌镆栽し栏呶虏课煌饴� 。
喷枪装置了一个用于丈量和控制增压室内部的气体温度的温度传感器，以及 一个用于丈量和控制压力的压力传感器 。同时，喷枪的加热器上也装置了一个温 度传感器以预防加热器过热，尚有一个清静互锁机构以阻止由于加热器的过热导致 的加热器损毁 。
该喷枪最大的事情压力为 5MPa 。最高气体事情温度（氮气和氦气）为1000℃ 。
这种结构设计使送粉口通过气体增压室的中心，粉末因此能被很是顺遂地加 热并送入喷枪的喉部，而与弯曲的送粉管相比，粉末颗粒对送粉管的磨损能够降到 最低 。表 1 展示了冷喷涂枪的一些手艺指标 。
表1 冷喷涂枪的性能指标
* 备注： 若是电能增添，使用氦气的情形下能够抵达温度 1000 。C 时压力为5MPa.
冷喷涂所需要的宇量取决于所使用气体的种类、气体的温度以及增压室的压 力 。图 4 和图 5 所展示的是氮气消耗量与事情中气体温度和压力的关系 。盘算以喷枪喉管直径为 3 毫米为基础 。图 6 和图 7 展示氦气流量与气体温度和压力的 关系 。这些数听说明提升操作气体温度会通过使气体的体积膨胀从而镌汰气体的消 耗 。
图 4 氮气流量和氮气温度的关系
图 5 氮气流速与压力的关系

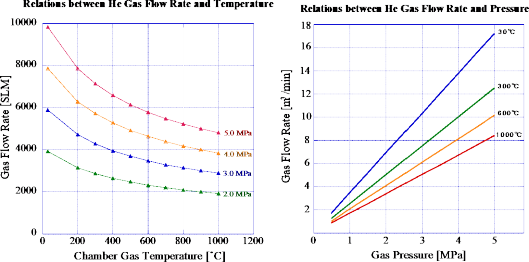

图 6 氦气流速与温度的关系 图 7 氦气流速与压力的关系
*备注： 图 4 至图 7 的数据是凭证一个单维流体模子盘算出的理论值 。
接下来， 图 8 和图 9 展示的是用于加热氮气和氦气所需的理论电能 。数据只 显示了在一个稳固的条件下一连事情并在增压室内的气体温度抵达现在温度后 用于加热这些气体的电能，并未思量能量的损失 。
图 8 氮气抵达一定温度和压力所需的电能
图 9 氦气抵达特定压力所需的电能

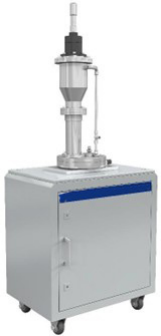

2.2 送粉器
图 10 展示的是该套系统送粉器的外观
送粉器用来给喷枪输送粉末质料 。粉末粒度为 5-150μm，但要视其流动性 。送粉器的送粉斗容积标配为 1.0 升 。用户也可选择 2.5 升和 5 升的粉斗以便用于一连化生产 。最快送粉速率取决于粉末的松装比 。若是粉末的松装比为 3，那么最大的送粉速度将是 300 克/分钟左右 。送粉精度±1 wt%，从而能够包管送粉的准确性 。以松装比作为参量， 图 11 展示了送粉速率与转盘转速之间的关系 。
图 11 以松装比作为参量，送粉速率与转盘转速之间的关系
送粉器能够遭受的最大事情压力为 5.5MPa 。送粉载气和电能通过气体控 制单位运送给送粉器 。表 2 列出了送粉器的手艺规范 。
表 2 送粉器手艺规范
*备注：凭证一些粉末的性子差别，送粉精度可能低于±1wt％ 。
图 12 电气控制单位
图 12 展现的是该套系统装备的气体控制单位 。该控制单位向喷枪运送气体， 向送粉器运送载气， 并控制喷枪增压室的 内部气压和送粉载气 的气压 。气体控制单位应该从送气站获得并运送 6MPa 或更高的氮气或氦 气 。
标准化的规范是一套冷喷涂系统只设置一条送粉载气线路 。但作为 可选项，两个送粉器可以同时使用也可以自力使用 。别的，若是客户需要，冷喷涂装备还可以改装成三套送粉器甚至更多送粉器一起使用 。事情气 体压力和送粉载气压力以及它们的对应流量均通过质量流量计得以自动控制 。工 作气体最高的可控压力为 5MPa，而送粉气体最高可控压力为 5.5MPa 。事情时 这些气体的种类都应该是完全相同的 。表 3 是气体控制单位的手艺规范 。
表 3 气体控制单位手艺规范
*备注： 凭证标准设置，系统只设置一条送粉线路并只有一套控制系统 。但作为 可选项，可凭证客户需求装两条送粉线路和两个控制系统并使两条送粉管同时势情 。
图 13 加热器电源
该直流电源装备是作为事情气体的氮气或氦气被加热器加热时的电能泉源 。
事情气体的温度被迅速加热至事情需要的水平，镌汰加热时间并使事情气体 在使用中尽可能镌汰消耗 。
表 4 加热器电源的手艺规格

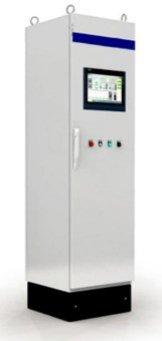

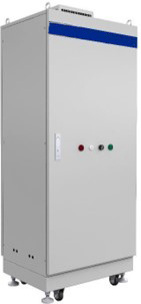

2.5 控制柜
图 14 控制柜
图 14 是 该套冷喷涂装备的控制柜，通过触摸屏控制并显示事情气体控制单位、送 粉器及气体加热器的参数值 。表 5 是 控制柜的手艺规范 。
表 5 手艺规范
表 6 中的 。符号代表在控制柜上可以被监测、控制和纪录的项目
表 6 控制柜可控制的项目
2.6 冷水机组
图 15 冷水机组
图 15 是系统的冷水机组 。 该冷水机组是一台冷却水循环单位用于冷却加热器 供电电缆和喷枪 。冷却水时时冷却喷枪的喷嘴部位，从而避免由于喷嘴过热爆发的 粉末在喷嘴内部的群集，同时也能避免由于操作职员无意接触喷嘴可能导致的烫伤 。
表 7 冷水机组手艺规范
2.7 电缆与气管
电缆与气管毗连冷喷涂系统的各个组成部分 。装备标准设置的电缆和气管长 度为 5 米 。

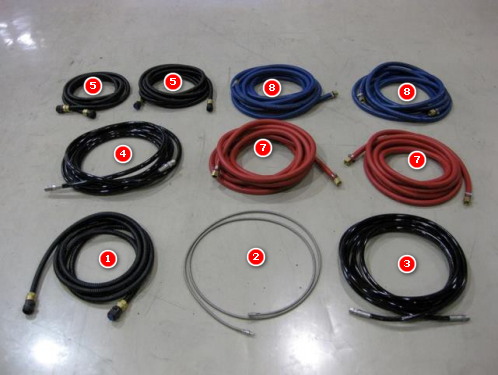

若是用户的现场结构需要管线长度增添，那么可以通过购置“可选项” 的方法 定做 。图 16 展示的是标准长度的电缆和气管以及它们的型号和数目 。但在图 16 中并没有显示用于冷却喷枪喷嘴的冷却水管、用于送粉口吻冷的空气管以及测温 传感器和压力传感器连至控制柜的电缆 。
图 16： 电缆与气管 （仅供参考， 可能与现实外观有一定差别）
以下是各条管线的毗连要领
① HP1：1 条送粉器控制和输电电缆，毗连气体控制单位和送粉器 ，用于输电和控制送粉速率 。
② HS1：1 条不锈钢送粉管，用于将粉末从送粉器送至喷枪 。
③ HC1：1 条送粉载气管，用于将送粉载气从气体控制单位送至送粉器
④ HG1：1 条主事情气体输气管毗连至喷枪的加热器部分，用于将事情气体从 气体控制单位运送至喷枪 。
⑤ CE1：1 条电能和控制电缆，用于控制系统，毗连气体控制单位和控制器 。
⑥ CH1： 1 条加热器控制电缆，用于毗连气体控制单位和喷枪里的加热器
⑦ CW1：2 条用于加热器的（输入）水冷电缆 。用于喷枪加热器的电源
的电能供应，这条电缆将冷却水从电源输入至喷枪 。
⑧ CW2：1 条用于加热器的（输出）水冷电缆 。毗连该装备喷枪上的加热器和 装备加热器电源 。这条电缆将冷却水输出喷枪 。
以下是一些需要毗连在设惫亓其它气管：
◆ 2 条用于冷却喷嘴的水管， Ø10mm 。用于毗连冷水机组和喷枪的喷 嘴 。 一条用于将冷却水输入喷枪， 一条用于输出喷枪 。
◆ 2 条电源柜冷却水管， 用于毗连水冷机组和加热器电源 。该冷却水用于冷却往返于电源和喷枪之间的电缆 。
◆ 1 条温度传感器和压力传感器毗连至气体控制单位的电缆 。用于毗连喷
枪内部增压室压力和温度传感器与气体控制单位的一根电缆 。
一套冷喷涂系统包括以下须要的外围辅助装备：喷涂隔音房、透风除尘系统、 以及用于喷枪操作的机械手 。由9393体育提供并整合 。
3.1 转台
9393体育生产的系列转台装备，其设计泉源于上海良 时富厚的热喷涂实践和对工艺的深刻明确，更适合热喷涂的工况使用 。
UT-300型转台是本公司转台系列产品中的一款，用于重量不凌驾 300 公斤 工件的夹持和旋转，转盘可实现 0-90 度角的自由翻转，装备稳固、耐用， 配合 喷涂枪的直线运动实现工件的外貌喷涂 。
3.1.1 UT300 性能与优势：
□ 该装备设计稳固、牢靠，接纳优质的厚壁钢材作为框架结构，最大限度确保事情状 态下的清静与稳固 。
□ 转台台面直径 600 毫米，中心钻有中心孔， 从中心孔向外有四条放射型 T 型槽 以便牢靠工间或夹持工装 。
□ 接纳伺服电机，精度为±0.01%，从而包管运转的稳固性和清静性 。
□ 转盘通过三菱伺服电机驱动，能够向喷涂总控输出信号， 实现系统的清静连锁 。
□ 转台台面可通过电机实现 0-90 度角的翻转， 装备装有准确的角度显示仪 。
□ 装备可以与机械手和热喷涂控制系统相毗连，实现辖档酮动和清静急停 。
□ UT 系列转台改变了古板的依赖减速时间举行柔性停车的阻止方法， 停车时精准 控制施加于主轴的制动力矩（非抱死），阻止了因减速时间设置过短爆发的机械 攻击，减速时间设置过长造效果率降低，变速时响应缓慢等问题， 越发智能、高效， 延伸了机械寿命 。
□ 可选配上海9393体育提供的冷气喷嘴用于喷涂历程中工件的冷却 。
UT300 冷喷涂转台
3.1.2 手艺参数
底座宽度：1100mm
底座长度：1250mm
转台高度：880mm
台面直径：600mm
台面中心距：800mm 在 90 度角时
转台负载：≤ 300 公斤
转速规模：30 – 300 转/分钟
翻转角度：0 – 90 度角
电机类型：三菱伺服电机
转台重量：300 公斤
3.2 机械手 （由9393体育提供并整合）

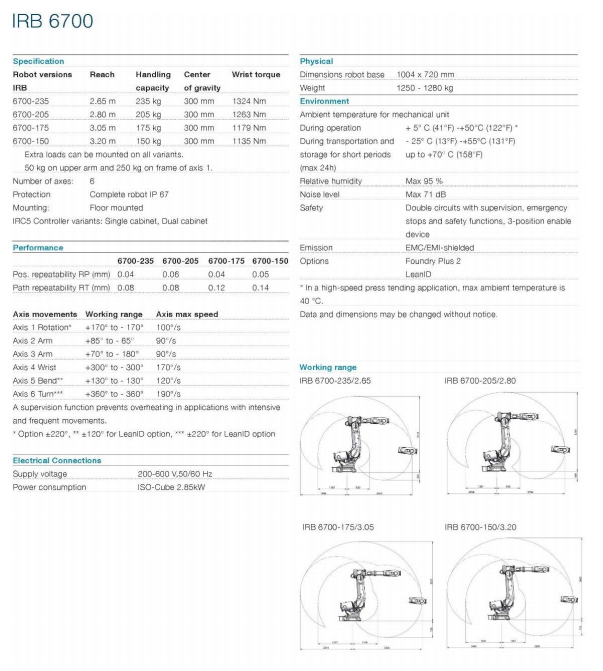

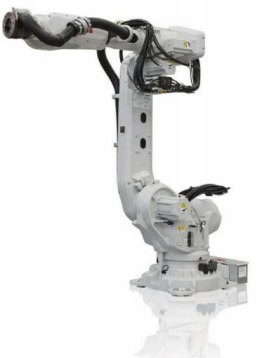

我公司冷喷涂操作的标准机械手为 ABB 公司制造的 ABB IRB6700 。

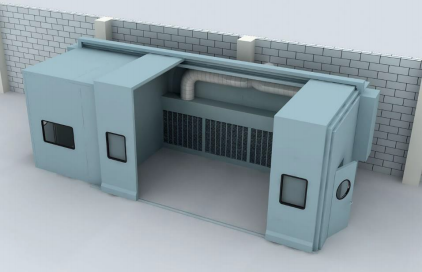

3.3 喷涂隔音房及其装置 （由上海9393体育提供并整合）
图 19 为标准的喷涂隔音房 。喷涂历程中喷涂房一米处的噪音可降至80 dB 。 若是客户对噪音控制有更高要求，可凭证客户要求定制 。标准喷涂房的内部尺寸 为 4.5m （长） 4.5m（宽）3m （高），其它尺寸可按要求定制 。
图.19 种种类型的喷涂隔音房

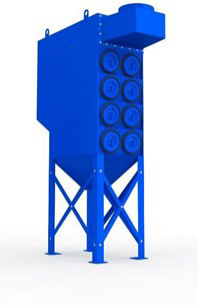

3.4 透风除尘系统（由上海9393体育提供并整合）
冷喷涂标准的除尘器为配有唐纳森滤芯的除尘器，由上海9393体育智能科技股份 有限公司制造，主要参数见表 8 。
表 8 除尘器参数
4. 主要的配套设施
操作运行该冷喷涂系统需要客户准备以下气体、压缩空气和冷 却水设施 。
4.1 气体供应装备
客户需要配备足够的氮气或 （和 ）氦气供应系统 。为了最好地配合 冷喷系统事情，作为事情气体的氮气和氦气需包管压力为 6 MPa 或者更高；氮气最大气体流量约为 5,000 SLPM，氦气最大气体流量约为 10,000 SLPM 。须 在每个气体 管道出口 上装置截 止阀 。气 体供应的出口离该装备气体控制单位接口的距离不凌驾 2 米 。

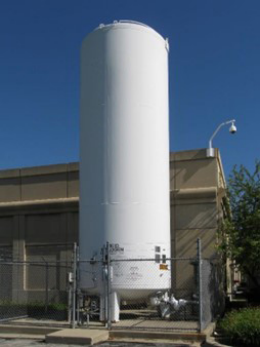

事情气体的供应系统可有两种选择方法：多气瓶排放型，或气瓶集装格形式， 即多个高压气瓶有序排放和串联；或者是液气罐形式， 即一个大的液态气贮存器配上增压泵和汽化器以及其它辅助设施 。 见下图 20 、21 所示

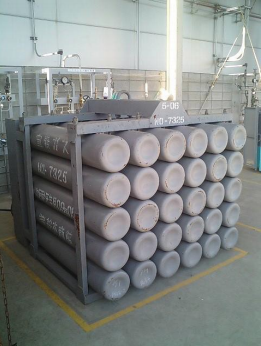

图. 20 N2 集装格瓶组 图.21 液化氮气贮存器及增压泵和汽化器
4.2 电源供应
需要为每个冷喷涂系统装备 提供电源 。电源要求 50 或60 Hz ，三相 AC380/400/440 V ，700A 。电源终端离的距离不凌驾 5 米 。
供应气体控制单位的电源要求为 AC100V 15A，同样，电源终端离的距离不凌驾5米 。
供应机械手的电源要求为三相 AC200V 30A 供应冷水机组的电源要求为三相 AC200V 20A 供应除尘器的电源要求为三相 AC200V 100A 。
4.3 空气供应
空气供应压力为 0.5 MPa 。须在空气管道出口上游装置阻止阀 �？掌艿莱� 口离气体单位和冷水机组接口划分不凌驾 5 米 。
4.4 冷水机组（上海9393体育提供并整合）
准备冷却水管路设施， 包管供水流量为 5 升/分钟 。装备进水管道口上游安 装阻止阀 。进水管道接口为 Rc1/2，排水管道接口为 Rc1 。装置响应的管道， 保 证注水口和排水口离冷水机组的进水口和排水口的距离不凌驾 2 米 。
5. 运输及装置
5.1 国际运输
除非客户尚有要求，整套冷喷涂及外围系统的运输将由上海9393体育安排运至客 户指定口岸，运输用度由客户肩负 。
5.2 海内运输至客户现场
清关、从口岸运至客户现场的内陆运输及包管等由客户安排，所有相关用度 由客户肩负 。
请包管入口、通道及电梯尺寸，以确保装备正常运送至指定装置所在 。
5.3 装置
上海9393体育认真在客户指定现场装置装备 。如需要将装备牢靠至地面， 则需要 事先确认地面能否用铆钉 。如装置前需要基建事情，则需要客户提前完工 并将安 装园地准备稳当 。
6. 其它辅助事情
气体、电源、空气从供应终端到冷喷涂系统之间的毗连由客户认真，需要有 相关资质的手艺职员在上海9393体育职员的指导下完成 。6.1 气体管道
指从气源到气体单位之间的管道毗连 。氮气和氦气管道及连 讨论需能遭受 40 MPa 压力， 上海9393体育提供该管路产品 。
6.2 电线安排
三相 AC200V 线路，从电源终端分派板到电源柜
三相 AC200V 线路，从电源终端分派板到冷水机组 。 三相 AC200V 线 路，从电源终端分派板到机械手控制器 。
单相 AC100V 线路， 从电源终端分派板到该装备气体单位 。
6.3 冷却水管路
从水源到入水口再到冷水机组进水口，从冷水机组排水 口到排水管道接口的管路， 上海9393体育提供该管路产品 。
6.4 空气管路
从压缩空气气源划分到气体单位的空气入口和冷水机组空气入口，上海9393体育提供该管路产品 。
7. 装备毗连
该冷喷涂系统各元件之间的气体、电源、空气和冷却水毗连由上 海9393体育认真 。该部分的标准线缆和管路均在冷喷涂系统的供货规模 中 。管路毗连用度凭证客户现场装备结构图单独盘算 。若是标准管路不知足客户现场的装置要求， 上海9393体育将提供新的线缆和管路，用度另计 。
注：详见前文冷喷涂系统各元件先容
8. 装置调试
冷喷涂系统准确装置，装备之间线路和管道毗连完毕后可举行调试 �？突Х叫枰峁┬胍牡缭础⑵濉⒀顾蹩掌⒗淙此怨┳爸眉觳夂偷魇� 。
9. 操作验收
操作验收分以下两个部分： 第一部分：
操作气体: N2
气体压力: 5 MPa 气体温度: 1000?C 第二部分：
在我方推荐的操作条件下喷涂我方指定的铜粉 �？突峁┭槭毡匦璧钠濉� 电源、压缩空气和冷却水 。
气体、电源、透风、除尘、隔音等其它条件须切合所属国家和外地的相关 条列规范和规章制度 。
客户方操作职员需具备公司的响应操作证书 。
客户方应提前为上海9393体育的职员治理进厂清静检查手续，以便于我方手艺支 持职员顺遂举行装置调试和验收培训事宜 。
如因客户准备事情不当等缘故原由导致验收时间延期，从而爆发的响应用度由客 户方肩负，并需在发票日期一个月内将响应用度支付给上海9393体育 。
10. 验收完毕
验收完成意味着客户认可并接受该装备 。
11. 培训
将凭证使用说明书对客户方职员提供冷喷涂系统的使用培训，培训时间表如 下：
装备操作解说和实践操作： 0.4 天解说和实践操作： 0.5 天
指令解说： 0.1 天总计：1 天
12. 文件
随货提供两份使用说明书 。
13. 质量包管
13.1 质保期
质保期为装备装置验收后 12 个月，
13.2 质保
质保期内，凭证操作说明书操作和其它正常用途情形下，装备泛起破损，我 方认真免费替换或维修破损件， 13.3 所述的非正常使用条件除外 。如泛起 13.3 所述情形，客户应连忙通知我方 。
质保只包括主体装备，客户的外延产品缺陷导致的装备破损不在质保规模内 。
13.3 非质保规模
非正常操作或其它非装备功效方位内使用导致的破损不在质保规模，以下情 况亦不在质保规模：
• 未能按我方要求维护检查装备，未按我方列明的要领操作装备 。
• 未实时处置惩罚装备问题导致装备的二次损坏 。
• 未经咨询我方，私自维修装备导致的损坏 。
• 外部缘故原由导致的损坏好比：火灾、地动、雷击等自然灾难和其它不
可抗力事务 。
• 13.4 所述备件不在质保规模内 。
13.4 非质保件（易损件）
非质保件如下： .
<机械部分>
(1) 管路
(2) 电缆
(3) 气体过滤器
(4) 阀座
(5) 送粉器台
(6) 送粉器搅拌器
(7) 送粉器吸盘
(8) O 型圈
(9) 包装
(10) 喷枪喷嘴
< 电器部分>
(11) 碳刷（电机用）
(12) 灯胆
(13) 控制面板背光
(14) 继电器
注：上海9393体育智能科技股份有限公司凭证客户要求为供应的冷喷涂装备提供装置培训**， 贵客户所购装备在细节可能与上述文字形貌有收支，遇此情形，请详细联**系
021-51035200** 。
三、 售后效劳
1 ．手艺资料提供
. 提供一套完整的全套冷喷涂系统控制柜使用手册，中英文；
. 提供一套完整的喷枪使用手册，中英文；
. 提供一套送粉器使用手册；中文
. 提供一套冷水机使用手册；中文
. 提供一套机械手使用手册；
. 提供一台转台使用手册；中文
. 提供一套完整的除尘器使用手册，中文
2 ．质保期
保质期为装备验收及格后 12 个月时间 。装备的验收及格之日以双方签署验 收及格报告之日算起 。人为过失，包括：过失装置、过失操作导致的装备损坏不 在保修之列（但上海9393体育手艺职员会协同用户全力解决问题） 。
3 ．质保期之后的装备维护与备件供应
上海9393体育将在保修期以后，继续坚持对客户的手艺支持和零备件供应，并保 证在 24 小时内对客户的装备故障扫除请求予以回复，同时将以低廉的价钱提供 装备零备件 。
4 ．买方现场装置
若是需要在买方现场装置，则买方认真在装备运抵以前准备好装备运行所必 需的周边设施并提供响应的效劳， 包括电路准备、清洁的压缩空气和管路、燃气和 管路、装置工具、水管以及搬运劳力等 。
装置的时间很洪流平上取决于买方的现场准备和对装置职员的协助 。
上海9393体育将认真：
. 开箱点货
. 毗连所有装备
. 整合所有装备并试运行
. 装置时代的所有旅行和食宿用度
5 ．培训
9393体育将提供响应的培训包括：
. 系统的操作
. 系统的维护
. 特殊操作的培训
1.上述装备交货期 5 个月 。
2.上述装备的订购接纳人民币元结算，含 13%增值税 。
3.若是需要用美元结算， 上海9393体育可推荐其外洋署理公司签署条约 。
4.付款方法为： 签署条约后买方预付条约金额的 50%，卖方发货前买方支付合 同金额的 45%，装置调试完成双方签署装备验收文件后的 10 天内买方支付合 同金额的 5% 。
5.由于需要引进大宗入口零备件， 我公司谢绝银行电子承兑汇票或商业承兑汇 票 。若是只能用银行商业承兑汇票来支付，上海9393体育需要加收 3%的贴现手续 费 。
6.本手艺计划中形貌的装备、外围装备所使用的备件有可能在签条约同期已经 升级，供货时将提供升级后的产品 。
7.上述文字形貌中的装备图示仅供参考，不作为签署条约的约定 。
8.用户可选择购置上海9393体育的焦点装备，外围装备的计划选择需要同上海9393体育 手艺职员深入讨论后方能得出结论 。
9.上述焦点装备只要燃烧乐成绩视为装备验收通过，除非客户在购置条约中提 出附加要求 。
10.若是需要上海9393体育手艺职员开发出针对客户零件喷涂的全套手艺工艺，那么 上海9393体育可能会收取涂层工艺开发的用度 。
11.客户需要在9393体育派人前往装置前准备好现场的一 切水电气设施 。
12.客户需要在装置现场包管施工设施、施工物品的清静 。
13.若是由于客户缘故原由导致上海9393体育派员前往现场装置却无法顺遂举行， 上海将 视情形要求客户方支付我方可能爆发的用度 。
14.本文件中所有报价以及涉及价钱的信息均属于保密内容，客户方应包管不泄 露给第三方 。
15.上海9393体育出具的所有图纸都属于保密文件，客户方应妥善生涯， 并包管不向 第三方泄露 。
16.接触该计划的任何职员需包管该计划的任何信息不透漏给任何第三方 。
17.本计划有限期为 30 天 。
沪公网安备 31012002002175号
翻开微信，点击右上角的"＋"，选择"扫一扫"功效， 瞄准下方二维码即可 。
